Испытание прочности бетона методом отрыва со скалыванием Новосибирске
Метод отрыва со скалыванием основывается на устойчивой зависимости между прочностью бетона при сжатии R и силой P необходимой для вырыва заделанного в бетон анкера на локальном участке.
Это самый точный из существующих методов неразрушающего контроля (НК), который позволяет получить результаты, максимально приближенные к данным лабораторных испытаний кубиков, но прямо на объекте — в монолитных конструкциях, фундаментах, балках и перекрытиях.
При реализации этого метода используют специальный гидравлический пресс, способный плавно нагружать заделанный в бетон анкер вдоль оси вырыва. На гидравлическом прессе установлен датчик измерения силы P и электронный блок измерения, образуя таким образом единый измерительный прибор. Прибор при этом измеряет силу P, воздействующую на анкер. Перед моментом выкалывания части бетона усилие на анкере максимально. Определив значение силы P, при помощи специальных коэффициентов эту величину пересчитывают в прочность бетона на сжатие R.
Давайте более детально (по шагам) разберём этот метод измерения:
Шаг 1. Бурим отверстие в конструкции необходимого диаметра (по ГОСТ)
Шаг 2. Прорезаем канавку в отверстии для исключения проскальзывания анкера

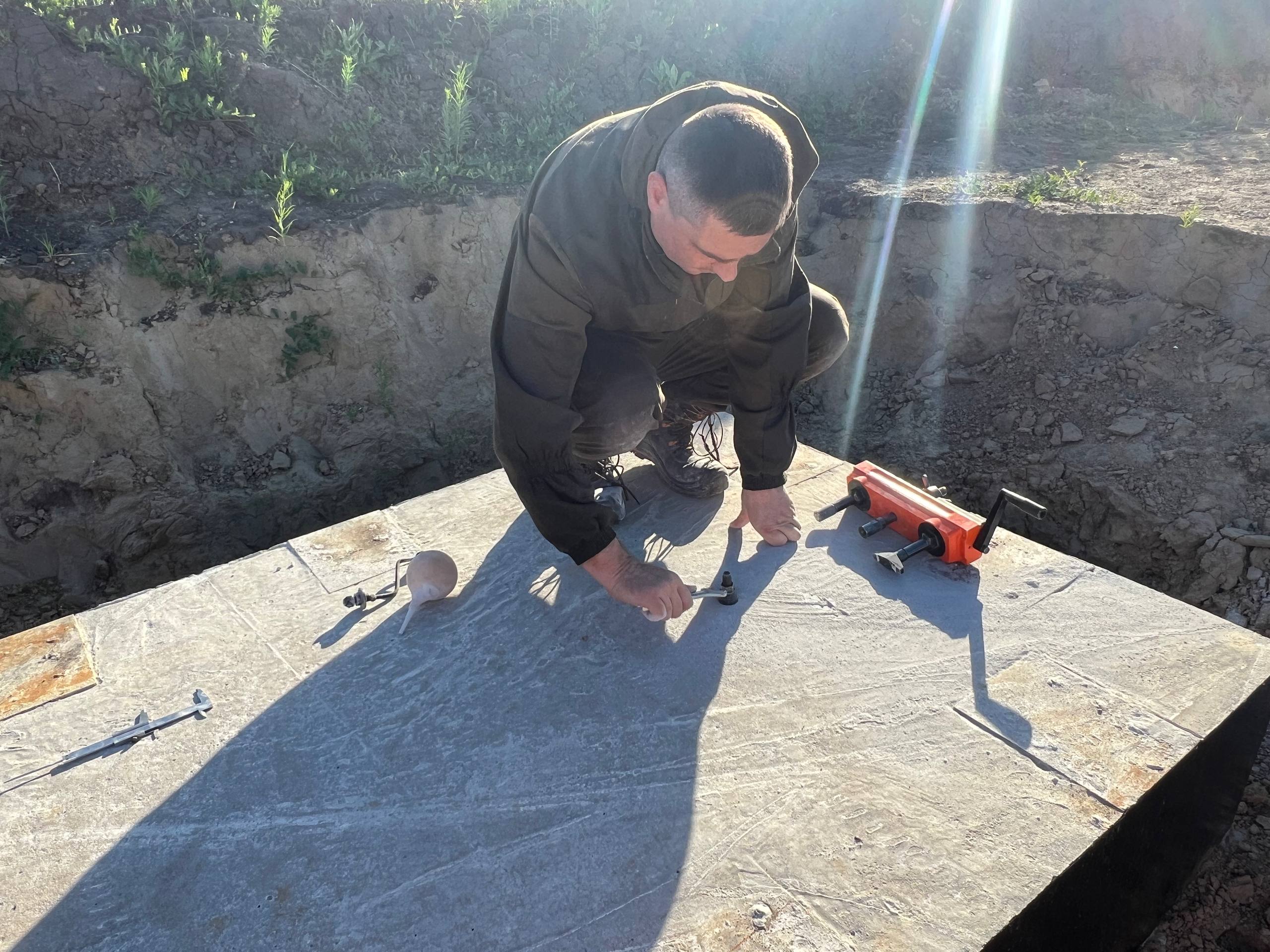

Шаг 3. Заделываем анкер в конструкцию
Шаг 4. Накручиваем на анкер специальный шток, крепим к нему измерительный блок и производим измерение прочности бетона методом отрыва со скалыванием
Шаг 5. Извлекаем анкер из конструкции
Данный метод регламентируется ГОСТ 22690 и относится к прямым неразрушающим методам определения прочности бетона.
Преимущества метода отрыва со скалыванием включают его относительную простоту и скорость проведения, а также возможность получения непосредственной оценки прочности бетона на месте.
Заказать испытание прочности бетона в Новосибирске
Стоимость зависит от количества точек измерения, удалённости объекта и условий доступа на площадке.
Для предварительного расчёта воспользуйтесь онлайн-калькулятором
(выберите «Отрыв со скалыванием» или «Определение прочности бетона ультразвуковым методом») или оставьте заявку — рассчитаем стоимость индивидуально.
Сроки: выезд на объект — обычно в течение 1–3 рабочих дней;
одна точка измерения — 20–40 минут;
официальное заключение — в день испытания или на следующий рабочий день.
Заказать испытание или позвоните:
+7 (383) 212 86 14
Часто задаваемые вопросы
Чем отрыв со скалыванием отличается от ультразвукового метода?
Ультразвуковой метод (см. ультразвуковой контроль бетона) определяет прочность косвенно — по скорости распространения ультразвука в бетоне. Отрыв со скалыванием — прямой метод: измеряется реальная сила вырыва анкера. По точности он ближе к лабораторным испытаниям кубиков, но оставляет локальный след на поверхности.
Ультразвуковой метод (см. ультразвуковой контроль бетона) определяет прочность косвенно — по скорости распространения ультразвука в бетоне. Отрыв со скалыванием — прямой метод: измеряется реальная сила вырыва анкера. По точности он ближе к лабораторным испытаниям кубиков, но оставляет локальный след на поверхности.
Разрушает ли метод конструкцию?
На каждой точке измерения выкалывается небольшой фрагмент бетона диаметром 55–75 мм (по ГОСТ 22690). Повреждение локальное и не влияет на несущую способность конструкции при соблюдении норм расстояния между точками. После испытания отверстие заделывается ремонтным составом.
На каждой точке измерения выкалывается небольшой фрагмент бетона диаметром 55–75 мм (по ГОСТ 22690). Повреждение локальное и не влияет на несущую способность конструкции при соблюдении норм расстояния между точками. После испытания отверстие заделывается ремонтным составом.
Сколько точек нужно для контроля?
Количество точек определяется проектом, объёмом конструкции и требованиями нормативной документации. Обычно контролируют не менее одной точки на каждую партию бетона или конструктивный элемент. Точное число согласуем при заказе, исходя из площади и назначения конструкции.
Количество точек определяется проектом, объёмом конструкции и требованиями нормативной документации. Обычно контролируют не менее одной точки на каждую партию бетона или конструктивный элемент. Точное число согласуем при заказе, исходя из площади и назначения конструкции.
Какое заключение выдаёт лаборатория?
По результатам испытания оформляется официальное заключение с указанием фактической прочности бетона в МПа, мест проведения измерений, применённого оборудования и ссылки на ГОСТ 22690. Документ принимается при приёмке работ и экспертизе.
По результатам испытания оформляется официальное заключение с указанием фактической прочности бетона в МПа, мест проведения измерений, применённого оборудования и ссылки на ГОСТ 22690. Документ принимается при приёмке работ и экспертизе.
Как быстро можно провести испытание?
Выезд на объект — обычно в течение 1–3 рабочих дней после заявки. Одна точка измерения занимает 20–40 минут. Заключение выдаётся в день проведения работ или на следующий рабочий день.
Выезд на объект — обычно в течение 1–3 рабочих дней после заявки. Одна точка измерения занимает 20–40 минут. Заключение выдаётся в день проведения работ или на следующий рабочий день.
По какому ГОСТу проводится контроль?
Испытание выполняется в соответствии с ГОСТ 22690-2015 «Бетоны. Определение прочности механическими методами неразрушающего контроля». Метод отрыва со скалыванием относится к прямым методам определения прочности.
Испытание выполняется в соответствии с ГОСТ 22690-2015 «Бетоны. Определение прочности механическими методами неразрушающего контроля». Метод отрыва со скалыванием относится к прямым методам определения прочности.
